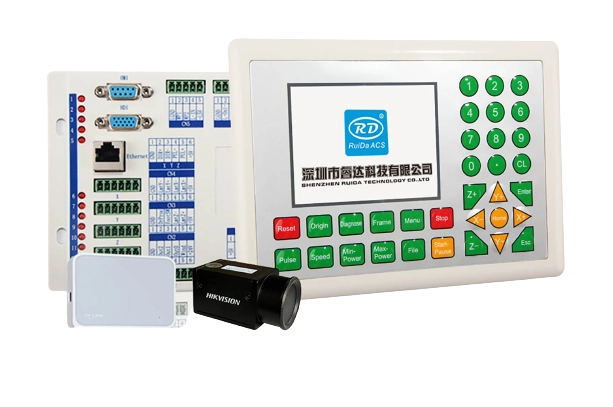

RDV6332M-NET visual Mark point karışık kesim lazer kesim gravür kontrol sistemi

Lazerle karışık kesme kontrol sistemi, metal ve metal olmayan kesimi tamamlamak için yüksek güçlü bir CO2 lazer kullanır.Sistem, yardımcı gaz kontrolünü desteklemek için bir metal yükseklik kontrolörü entegre eder. Ağ arayüzlerine dayalı endüstriyel kameralar, MARK noktası konumlandırma ve kesmeyi destekler.

Teknik parametreler:

1. İki dijital lazer kontrol sinyali
   (1) Diferansiyel çıkış, TTL seviyesi, 20mA sürücü kapasitesi;
   (2) PWM frekansı 2,5K ~ 100K ayarlanabilir;
   (3)% 2 ile% 98 arasında ayarlanabilir PWM görev döngüsü;
   2 , İki analog lazer kontrol sinyali 0 ~ 5V otomatik olarak takip eder ve ayarlanır;
   3. Motor kontrol sinyalinin diferansiyel çıkışı, TTL seviyesi, 20mA sürücü kapasitesi;
   4. Maksimum motor kontrol darbe frekansı 400KHZ"dir;
   5. USB maksimum iletim hızı 12M"dir , en uzun mesafe 5 metre;
   6. Doğrusal / ark / B-spline enterpolasyon doğruluğu +/- 0.5 darbe
   7. 4 genel fotoelektrik izolasyon OC kapı çıkışı, röleyi doğrudan çalıştırabilen maksimum 300mA sürücü kapasitesi;

Fonksiyon açıklaması:

1. Ethernet (10 / 100M) ve USB2.0 iletimi
   2. 3,5 inç gerçek renkli TFT ekran, panel üzerinde gerçek renkli işleme grafikleri görüntüleyebilir ve aynı zamanda paneldeki lazer kafası işlemenin koordinat konumunu doğru bir şekilde bilebilir;
   3. Panelde hafızaya kaydedilen dosya grafiklerini önizleyebilir ve ekran hızı hızlıdır;
   4. İz işleme sürecini ve koordinat noktalarını dinamik olarak görüntüleyebilir;
   5. İşlem panelindeki her katmanın işleme parametrelerini doğrudan değiştirebilir (örneğin: Hız, güç, vb.) Ve değiştirilen katman parametreleri, sonraki kullanım için otomatik olarak kaydedilebilir;
   6. Çalışma saatleri önizlemesini destekleyin (milisaniye düzeyinde doğru, çalışma saatleri önizleme değeri gerçek çalışma süresi ile tam olarak aynıdır);
   7. Besleme, kaldırma, döndürme gravürü, sol ve sağ itme plakaları gibi işlevleri destekler;
   8. Sistem daha iyi donanım kararlılığına ve daha iyi anti-yüksek voltaj ve anti-statik özelliklere sahiptir;
   9. Denetleyicinin kullanımı daha eksiksiz ve optimize edilmiştir Gelişmiş hareket kontrol algoritması daha yüksek işlem hızına ve verimliliğine sahiptir;
   10. Yerleşik gerçek zamanlı saat;
   11. Kablosuz kontrol için Ruida kablosuz tutma cihazına bağlanabilen ayrılmış genişletme portu;
   12. Ruida metal takip yükseklik ayarlama sistemi ile işbirliği yapın , Lazer kafasının hareketi takip ettiği metal kesme alanında uygulanır
   13. Grafik MARK noktası görsel konumlandırma işlemini gerçekleştirmek için MARK nokta görüş yazılımı ile işbirliği yapın;
